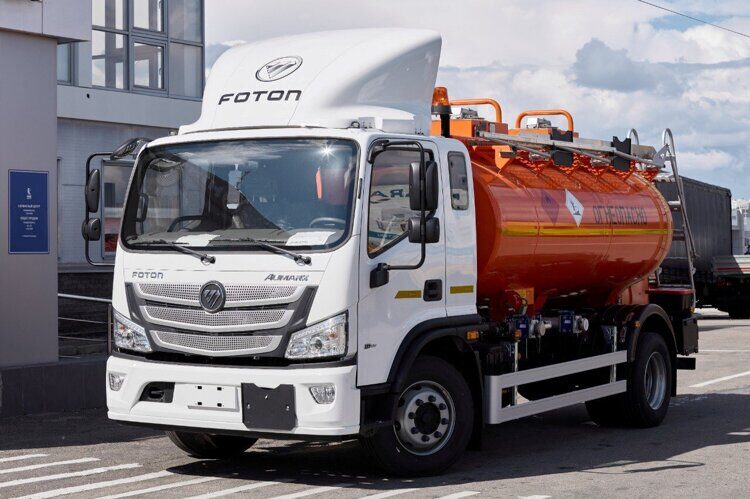

Автотопливозаправщик АТЗ-8 на шасси FOTON S120

Цистерна

Общая номинальная вместимость цистерны, л.:

8000

Поперечное сечение:

Эллипс

Продольное сечение:

Постоянное

Донца

Штампованные с отбортовкой

Материал цистерны:

Низколегированная Сталь 09Г2С

Толщина металла не менее, мм.:

3 мм

Крепление надрамника к раме базового шасси:

На стремянках и болтовых соединениях от продольных и поперечных смещений.

Количество отсеков, шт.:

 2

Деление по отсекам, л:

Да

Цистерна изготовлена как мера вместимости:

Да, сертификат о калибровке цистерны

Налив цистерны:

Верхним способом

Слив цистерны:

Гравитационный (самотеком), при помощи собственного насоса.

Ограждение горловин от пролива нефтепродуктов (экологический короб):

Да

Слив воды из ограждения горловин от пролива нефтепродуктов (экологического короба):

Да

Знак опасности груза с возможностью крепления на экологическом коробе:

Да

Крышки горловин:

Алюминиевые

Устройство дыхательное:

УД-2 80 с огнепреградителем, на каждый отсек

Коммуникации: Материал Диаметр условного прохода, мм:

АМГ5М, Ду – 80.

Запорное оборудование

Донный клапан. Тип

Наличие, пневматический привод

Шаровые краны:

Предназначены для светлых нефтепродуктов

Напорно-всасывающие рукава

Композитные импортные рукава Ду – 75,
2 шт * 3 м.

Быстроразъемные соединения (БРС):

Тип: Производитель:  Диаметр условного прохода, мм:

Elaflex, Ду -75

Насосное оборудование

Привод насоса:

От двигателя шасси через коробку отбора мощности при помощи карданной передачи

Насос: Марка: Тип: Подача насоса, м³/ч, не более: Максимальная высота самовсасывания насоса не менее, м:

СШН-50/600П Шиберного типа, 600 л/мин, максимальная высота 6,0 м

Фильтр, шт.: Тип:

Фильтрующий элемент фильтра изготовлен из металлической сетки полутомпаковой 0,8Н (ГОСТ 66130). Сетка зафиксирована на каркасе проволокой.

Узел выдачи топлива

Расположение:

сзади

Фильтр, шт.: Тип: Марка:

Фильтр тонкой очистки предназначен для защиты счетчика от попадания инородных частиц. Чистота фильтрации не более 0,03. Элемент фильтрующий очистки масла ПЗМИ-М-545.

Счетчик жидкости, шт.: Марка, тип: Производитель: Основная допустимая погрешность измерения (класс точности) %: Диаметр условного прохода, мм Давление измеряемой среды МПа, Расход от, м3/ч

ДД-40-1,6 СУ, Класс точности 0,25, диаметр условного прохода Ду-32, Давление 1,6 МПа, расход 1,2 – 7.

Раздаточный рукав, шт.: Диаметр условного прохода (ДУ), мм: Длина, м.: Укладка:

Ду-25, 10 м. Укладка на барабан с механическим пружинным приводом.

Кран раздаточный, шт:

Кран раздаточный АКТ с автоматическим и ручным прекращением выдачи рабочей жидкости марки АКТ25 или аналог. Держатель для пистолета.

Комплектация

Огнетушители, шт.: Тип:

ОП-6, 2 шт

Пеналы под огнетушители, шт.:

пластиковые

Пеналы для напорно-всасывающих рукавов:  количество, шт.:

Пластиковые, 2 шт * 3,25 м.

Ящик для инструментов, шт.:

пластиковый

Ящик для песка

1, пластиковый, для массы не менее 25 кг.

Противооткатные упоры, шт.

2, пластиковые, с кронштейнами крепления

Знак опасности груза с возможностью крепления в передней и задней части АТЗ: количество, шт.:

1 шт. в задней части, 1 шт. в передней части

Цепь заземления, постоянно контактирующая с землей:

1

Трос заземления со штырем на конце, шт: длина, м, марка:

1, 10 м, БЗЗ-10

Проблесковый маячок:

Оранжевого цвета

Световозвращающее оборудование:

Световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН.

Площадка обслуживания:

Из алюминиевого просеченного листа, обеспечивающая безопасную работу оператора.

Лестница:

Расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны по ходу движения ТС

Поручень безопасности:

Алюминиевый, раскладывающийся с уровня земли. Имеет фиксатор от самопроизвольного открытия.

Заднее защитное устройство (ЗЗУ):

Наличие, оцинкованное

Окраска:

Окраска кабины шасси:

По ТУ завода изготовителя

Окраска цистерны:

По ТУ завода изготовителя РАЛ - 2009

Подготовка поверхности цистерны перед окрашиванием:

Обработка поверхности цистерны грунтом

Надпись «Огнеопасно»:

Справа, слева и сзади цистерны

Знак опасности, 3 класс:

Справа, слева и сзади цистерны

Знак «Вещество опасное для окружающей среды»:

Справа, слева и сзади цистерны
